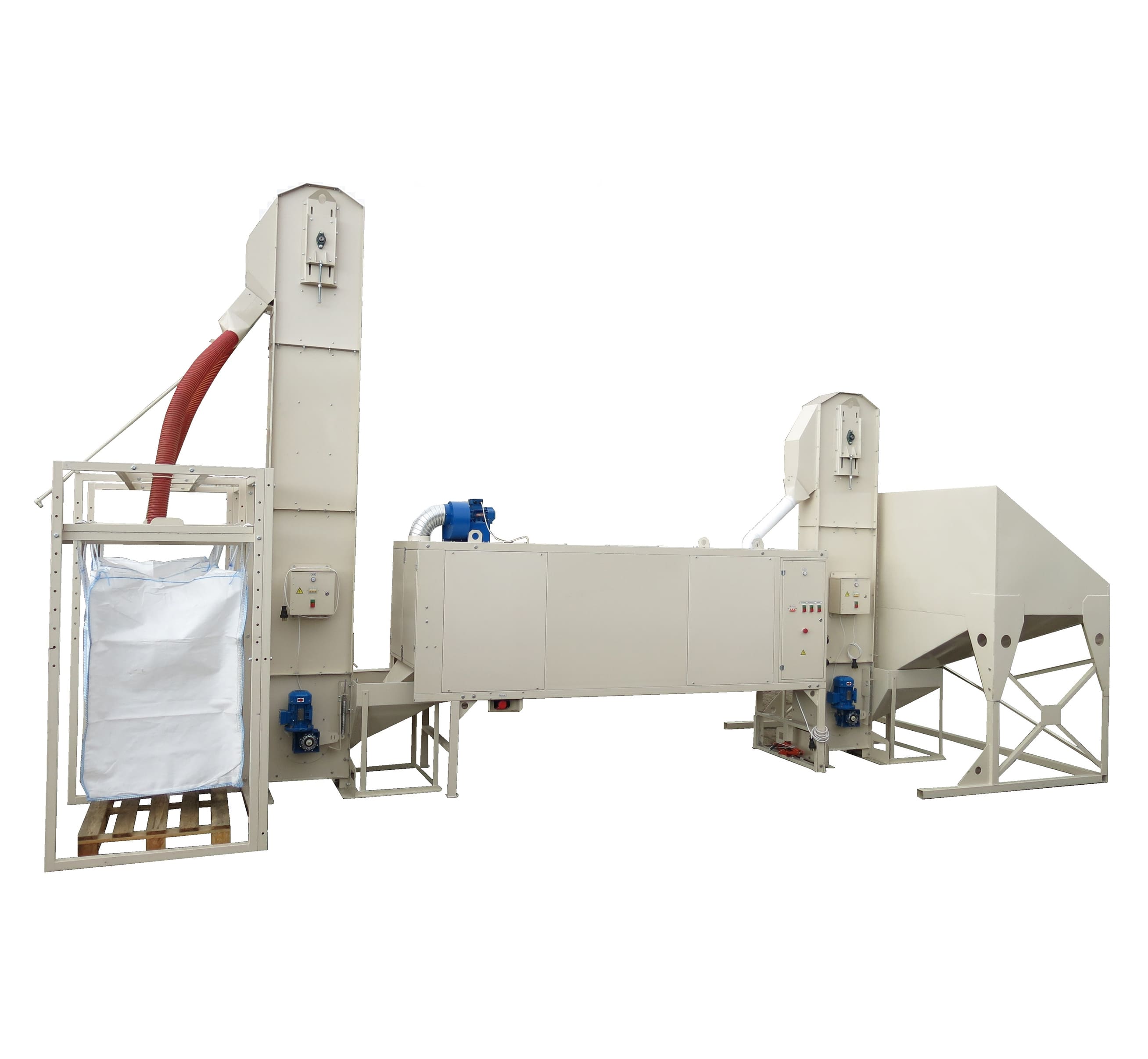

Линия протравливания семян

Линия протравливания семян - стационарный комплекс непрерывного действия: она наносит на семена протравители и инкрустирующие составы, а производительность у нее до 10 т/ч. Все машины в ней наши, заводские «Клен»: приемный бункер, пара тихоходных норий НЗ-10, протравливатель-инкрустатор Клен-ПСБ-10 со своим баком рабочего раствора и оснастка под биг-бэги.

Вся конструкция подчинена одной цели: провести партию от приемного бункера до биг-бэга так, чтобы не пострадали ни оболочка, ни зародыш. Отсюда и решения. Зерно поднимают тихоходные нории, у которых ковши разгружаются под весом самого материала, а не центробежной силой, и лента идет не быстрее 0,8 м/с. Препарат по семенам разносит вращающийся барабан, без шнека и лопастного смесителя. Для семенной партии это не мелочь: если на семенах появились микротрещины или обрушилась оболочка, всхожесть падает.

Состав подбираем под задачу: какая культура, какой объем нужно обработать за сутки, как подается ворох и куда потом отправляется готовое зерно. Оборудование модульное, и для монтажа не требуются ни фундамент, ни приямки, ни строительные работы.

Из каких машин собрана линия

Все узлы - серийная продукция завода. У каждой машины собственный паспорт и руководство, и купить любую можно поодиночке, чтобы работать без линии: нория так же поднимет зерно на сепаратор или в бункер хранения, а рама для биг-бэгов подойдет под выгрузку любого другого оборудования. Самостоятельно работает и протравливатель, но паспорт ставит ему условие - ровная подача в барабан, и лучше всего ее дает тихоходная нория из промежуточного бункера.

Приемный бункер увеличенного объема

Объем 2,7 куб. м - это запас семян перед линией: подвозят материал как придется, а в норию он идет равномерно. От ровной подачи зависит точность дозирования, ведь расход препарата выставлен в литрах в час, и стоит потоку прерваться, как норма на тонну сбивается.

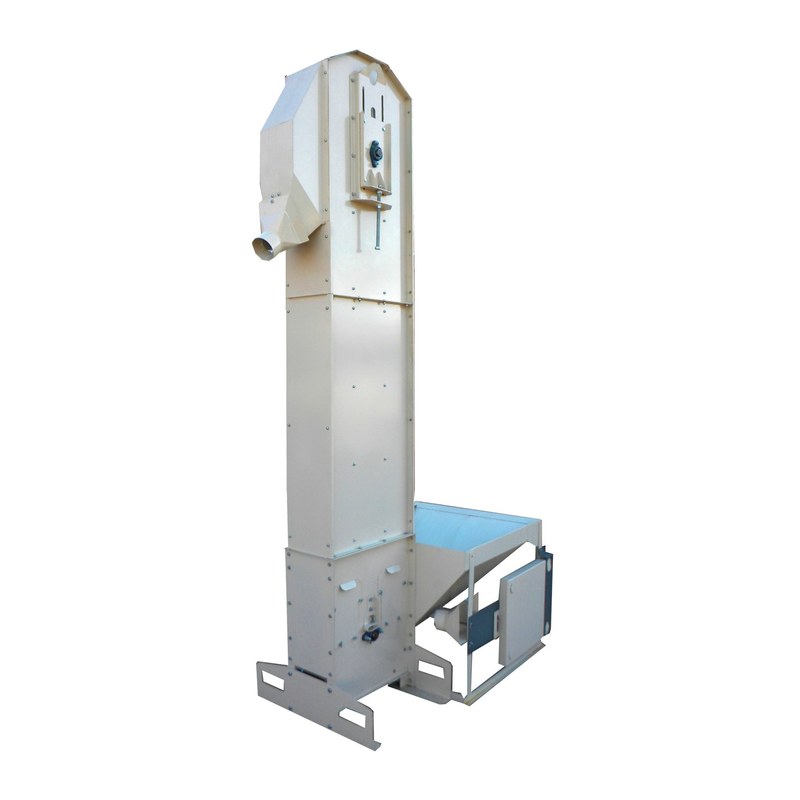

Тихоходная нория на входе

Берет семена из бункера и доставляет наверх, к загрузочному устройству протравливателя. Производительность - до 10 т/ч, скорость ленты - не больше 0,8 м/с, установленная мощность 1,5 кВт. Конструкция запатентована: RU 2 737 177 C1.

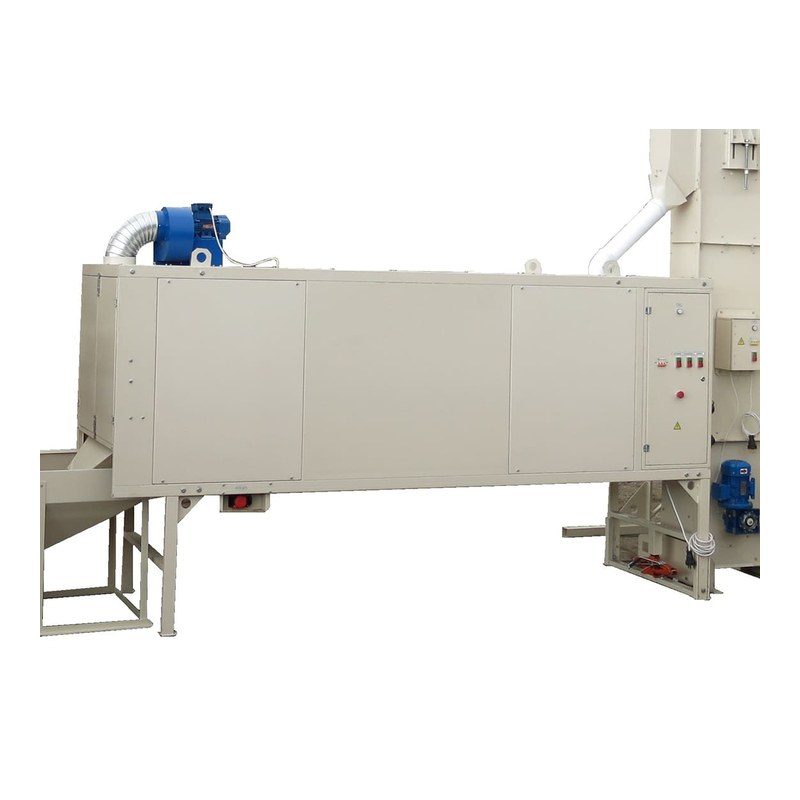

Протравливатель-инкрустатор Клен-ПСБ-10

Барабанная машина непрерывного действия, обработка влажная: на протравливании выдает до 10 т/ч, на инкрустации - до 2 т/ч. Первую порцию препарата семена получают от распылителя на входе, а вращающийся барабан диаметром 750 мм распределяет состав окончательно. Потребляет не более 1,9 кВт, в сборе весит до 506 кг.

Бак-дозатор: препарат и инокулянт

Бак из пластика на 200 л закреплен на сварной раме, к нему прилагаются погружной миксер, насос-дозатор и пульт. Пока идет партия, миксер не дает компонентам осесть, а перистальтический насос с шаговым двигателем выдерживает заданный расход, который выставляется в пределах 0,0-99,9 л/ч с дискретностью 0,1 л/ч. Если препарат и инокулянт наносят раздельно, линию комплектуют вторым баком.

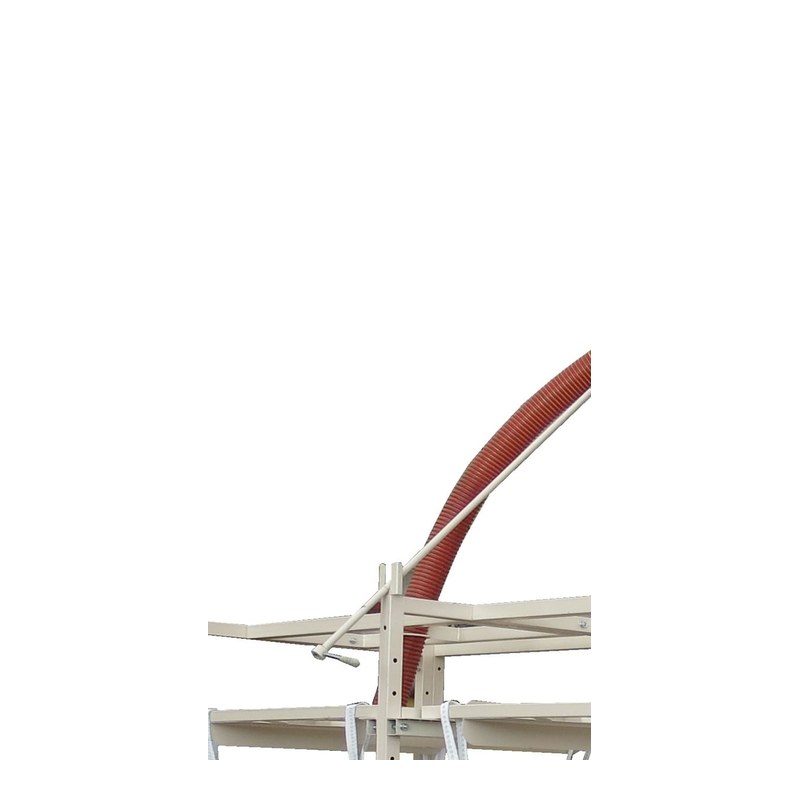

Нория с переключателем на выходе

Принимает семена, уже прошедшие барабан, и поднимает их на затаривание. Переключатель потоков - это не еще одна машина, а вариант исполнения той же НЗ-10: с его помощью выгрузку перекидывают с одного подвешенного контейнера на соседний. Биг-бэги заполняются по очереди, и остановка линии ради замены тары не нужна.

Рама для загрузки биг-бэгов

На раме контейнер подвешивают за петли прямо под выгрузкой нории, и он наполняется самотеком. Крепить ее к полу не нужно, переставляют ее вместе с остальными узлами, а промежуточной тары схема не предусматривает.

Путь семени от бункера до контейнера

Линия рассчитана на материал, который уже очищен и откалиброван, - эту работу делает линия очистки семян. Семена засыпают в приемный бункер, и самотеком они уходят в ковши нории через проходное окно, а его сечение регулирует шибер бункера.

Нория доставляет семена к горловине протравливателя. В верхней точке ковш ничего не выбрасывает - он переворачивается, и семена ссыпаются в разгрузочный лоток.

Еще до барабана, на приемном бункере протравливателя, стоит распылитель - он смачивает препаратом входящие семена. Раствор из бака подает перистальтический насос с шаговым двигателем, а норму задают на пульте бак-дозатора с точностью до десятых литра в час. По паспорту расчетная норма - 10 л жидкости на 1 т семян, если поставщик препарата не рекомендует другую. Порошковый препарат сначала разводят отдельно и заливают в бак уже готовым раствором, процеживая через сито с ячейкой не больше 0,5 мм, - иначе забьется распылитель. Перед запуском в бак наливают минимум 10 л и минуту крутят миксер, а потом он работает без остановки. Как рассчитать норму под конкретные культуру и препарат, рассказываем в статье о норме расхода рабочего раствора.

Затем семена попадают во вращающийся барабан диаметром 750 мм. Слой пересыпается, и препарат раскатывается по поверхности каждого семени. Сколько времени партия проводит в барабане, зависит от наклона рамы: она стоит на регулируемых опорах, и уклон оси определяет, быстрее или медленнее идет материал. Выставлять наклон паспорт поручает агроному-семеноводу. Изменив тот же уклон, линию переключают на инкрустацию, а там по паспорту производительность до 2 т/ч.

Из барабана семена забирает вторая нория и поднимает к затариванию. Переключатель потоков чередует контейнеры: пока наполняется один, заполненный снимают и увозят тележкой для биг-бэгов. Перевешивать тару на остановленной линии не нужно.

Варианты комплектации

Линию выпускают в двух исполнениях, разница - в числе баков.

• Один бак-дозатор. Базовая поставка: емкость рабочего раствора на 200 л с собственным дозирующим узлом.
• Два бак-дозатора. К первому баку прибавляется второй, у него отдельный насос-дозатор и своя норма расхода.

Второй бак берут в двух случаях. Первый - двухкомпонентная обработка, когда составы нельзя держать вместе. Второй - работа без перерывов: пока из одного бака обрабатывается партия, во втором готовят новый замес. Подробно оба варианта разобраны на странице бак-дозатора жидкого инокулянта.

Окончательный набор узлов определяем при расчете: на него влияют культура, суточный объем и схема отгрузки готового зерна. Цену и срок поставки называем для той комплектации, которая получится под вашу задачу.

Хозяйствам Краснодарского края, которые готовят семена подсолнечника, кукурузы или сои, бережная схема особенно важна: на этих культурах сколы и трещины от удара заметнее всего. А если сою обрабатывают и протравителем, и инокулянтом, имеет смысл сразу брать вариант с двумя бак-дозаторами. Узлы линии везем из Луганска транспортной компанией до терминала в Краснодаре на ул. Александра Покрышкина или собственным транспортом до площадки, пусконаладку согласуем.

Требования к площадке

• Пол ровный, бетонный или асфальтовый. Фундамент, земляные работы и анкеры не понадобятся, но основание должно выдерживать вес техники: нория весит 210 кг, протравливатель с бак-дозатором - 506 кг.
• Электросеть 3-фазная, 380 В, на общую мощность узлов около 5 кВт.
• Высота помещения с запасом над норией: ее габарит по высоте - 3 160 мм.
• Вытяжка. У протравливателя есть свой вентилятор, и если линия стоит в закрытом цехе, его выходной патрубок подключают к вентиляции, иначе выхлоп останется в помещении.
• Место, откуда удобно подавать материал в приемный бункер и вывозить наполненные биг-бэги.

Линия собирается из модулей-секций, проект и стройка ей не нужны. Если планировка меняется, норию переставляют вилочным погрузчиком целиком, без разборки. Перед новой культурой из башмака нории выгребают остатки через люк с выдвижным поддоном, а бак, насос-дозатор и барабан протравливателя в конце работы промывают чистой водой.

Линия на видео

На канале завода есть ролики с работающей линией: по ним видно, в каком темпе идет подача, как ведут себя семена на выгрузке нории и как наполняются контейнеры.

А это второй ролик, снятый на той же линии.

Как линия бережет семена

Больше всего семена страдают при подъеме. Быстроходная нория разгружает ковш центробежной силой: зерно вылетает и бьется о головку, и отсюда дробление, сколы, трещины - на подсолнечнике, кукурузе и крупноплодных бобовых это видно особенно хорошо. НЗ-10 устроена иначе: на скорости до 0,8 м/с ковш опрокидывается и пересыпает семена в лоток. Про устройство ковша и башмака подробнее на странице нории тихоходной НЗ-10, а чем отличаются две схемы подъема, объясняет статья тихоходная нория против быстроходной.

Второе опасное место - узел, где наносится препарат. Шнек или лопастной смеситель толкают семя силой и прижимают его между рабочим органом и стенкой. В Клен-ПСБ-10 семена перемешивает барабан: слой пересыпается, потому что вращается сам корпус, и препарат ложится на оболочку без давления на нее.

И третье - сколько раз семена пересыпают. Здесь это происходит только дважды: когда партия переходит из бункера в протравливатель и когда из протравливателя попадает в контейнер. Промежуточной тары и работы лопатой нет, после барабана семена сразу оказываются в биг-бэге.

Расскажите о культуре, объеме обработки и площадке - рассчитаем линию, подберем комплектацию и назовем цену.
