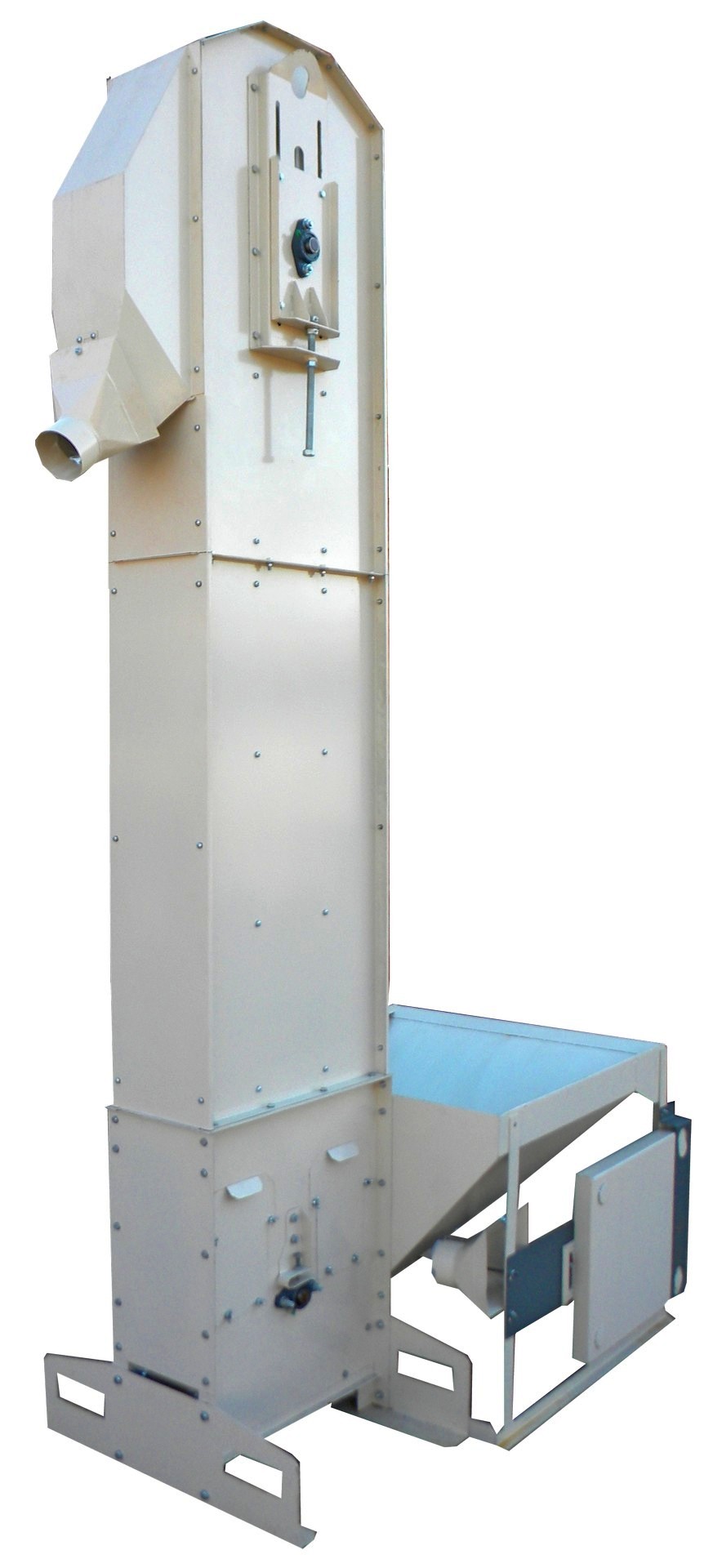

Нория тихоходная НЗ-10

Обычная нория зерно швыряет, а НЗ-10 - пересыпает. Ради этого ее и делали: тихоходный ковшовый элеватор завода «Клен» поднимает по вертикали зерно, семена, а также другие мелкие сыпучие материалы так, чтобы на оболочке не появлялось ни сколов, ни микротрещин, а в партии - дробленки. Забирает она материал в приемном бункере, а отдает на высоте выгрузки - в тару, в бункер либо на машину, которая стоит в линии следующей.

По цифрам: до 10 т/ч, если поднимать пшеницу влажностью не выше 15%; установленная мощность - 1,5 кВт; питание от сети 380 В. Для остальных культур пропускная способность не регламентируется: все решает состояние вороха - фракционный состав, форма и поверхность семян, влажность.

Для какого материала она сделана

Для того, который нельзя травмировать. Это семенные партии, это подсолнечник и кукуруза, крупяные культуры, а еще зерно, которое уже протравлено. Поэтому НЗ-10 ставят туда, где нужен непрерывный подъем без повреждений, - на семенные и селекционные участки, на протравливание, на фасовку готовых партий.

Кубань - главный рисовый регион России, а рис относится как раз к крупяным культурам, то есть к тем, что тихоходная нория поднимает без дробления. В том же ряду семенные партии подсолнечника и кукурузы, привычных для Краснодарского края. Нория приходит комплектом готовых узлов: из Луганска ее везет транспортная компания до терминала в Краснодаре (ул. Александра Покрышкина, д. 2/4), а по договоренности - наш транспорт прямо на ток.

В чем разница с быстроходной норией

Лента НЗ-10 движется со скоростью не более 0,8 м/с. У привычной черпающе-бросающей нории все иначе: ковш на ходу выкидывает зерно в разгрузочный патрубок, в головке оно налетает на стенки, зерно бьется о зерно, и на выходе видны дробленка, трещиноватость, обрушенные и обитые семена. В тихоходной выброса нет вовсе - содержимое ковша ссыпается через его кромку.

Помогает и сам ковш. Его обратная сторона сделана лотком: она принимает ссыпающееся зерно и направляет его в зону выгрузки. Без такого лотка часть материала рассыпалась бы внутри головки и летела по шахте обратно вниз, а так просыпание в головке минимальное.

Чем одна схема подъема отличается от другой, мы подробно разобрали в статье тихоходная нория против быстроходной.

Из чего состоит

Норию привозят не россыпью, а готовыми узлами. Их пять:

• Приемный бункер. Вмещает 110 л, оснащен ручным шибером-дозатором.
• Башмак. Это основание нории: в нем мотор-редуктор с приводным барабаном, отсюда лента получает движение.
• Нижняя секция. Часть шахты, к которой прикреплен пульт управления.
• Верхняя головка. В ней барабан, винтовой механизм натяжения ленты, лоток выгрузки и окно ревизии.
• Тяговая лента вместе с ковшами.

Тяговый орган - лента БКНЛ-65: норийная, в 4 слоя, шириной 150 мм. Ковши держатся на ней на болтах, шаг между ними 160 мм, вместимость каждого - 0,8 л. Порции выходят маленькие, зато идут часто - так и набирается поток.

Что еще важно в конструкции:

• Отдельной сварной станины у нории нет. Секции самонесущие, жесткость обеспечивает корпус.
• На листовые детали секций и на ковши идет холоднокатаная сталь 1,2 мм.
• Оси барабанов стоят на роликовых подшипниках, подшипники самоцентрирующиеся.
• Натяжение ленты - винтовым механизмом, класс прочности у него повышенный.
• Башмак чистят не разбирая. Сбоку в нем сделаны быстросъемные окна, чтобы осматривать приводной барабан, а внизу - люк, тоже быстросъемный, и выдвижной поддон. Когда меняется транспортируемый материал, остатки выгребают через них.
• Обод приводного барабана - решетчатый. Там, где ребра касаются ленты, получаются наклонные каналы: зерна, оказавшиеся внутри барабана, выносит по ним наружу без травм.
• Разгрузочные насадки рассчитаны на трубы диаметром 110 мм.

Установка и перестановка

Фундамент нории не нужен, так что обходятся без земляных и бетонных работ. Машину ставят прямо на пол - бетонный или асфальтовый, лишь бы ровный. Годится крытый ток, ангар, склад или площадка элеватора. Габариты: 2120 x 1290 x 3160 мм. Масса - до 210 кг. Без переходника загрузочная высота составляет 2 250 мм.

Погрузчик берет норию вилами за опоры башмака - в них для этого прорезаны прямоугольные окна. Разбирать ее не надо ни при перестановке внутри цеха, ни при перевозке: она едет стоя, в вертикальном положении. Наполнение ковшей настраивают шибером-дозатором бункера, он ручной. Смотрят при этом на два показателя - сколько вороха реально приходит и сколько способна принять следующая машина линии.

Нория с переключателем потоков

В линии протравливания семян стоят сразу две НЗ-10. Первая работает на входе: подает семена наверх, в протравливатель-инкрустатор Клен-ПСБ-10. К ней добавляют увеличенный приемный бункер - он играет роль промежуточной емкости, и поток семян в барабан получается ровным.

На выгрузке линии работает вторая НЗ-10, уже в исполнении с переключателем потока. Зерно оператор пускает по очереди в два приемника: пока идет наполнение первого, второй разгружают и меняют под ним тару. С переключателя обработанный материал попадает на устройство загрузки биг-бэг. Протравливатель при этом работает в непрерывном режиме - замена контейнера не повод останавливать линию.

Где она работает

• фермерские хозяйства;
• семенные и селекционные станции;
• станции подготовки семян;
• элеваторы и хлебоприемные пункты;
• зерноочистительные комплексы типа ЗАВ;
• сушильные комплексы КЗС;
• маслоэкстракционные производства;
• комбикормовые и мукомольные предприятия.

Загрузить норию можно тремя способами, и приемный бункер подходит под каждый: руками из мешков, из мягких контейнеров биг-бэг, ленточным конвейером. По отдельному заказу завод поставит тележку для контейнеров биг-бэг: контейнер на ней вывешивают под наполнение, а полный перекатывают дальше.

Патент

Конструкцию защищает патент РФ RU 2 737 177 C1.

Сообщите, какую культуру поднимаете и какой нужен поток, - предложим исполнение НЗ-10, с переключателем потоков или без, и назовем цену. Завод находится в Луганске, отправляем по России.
