Дозатор жидкого инокулянта

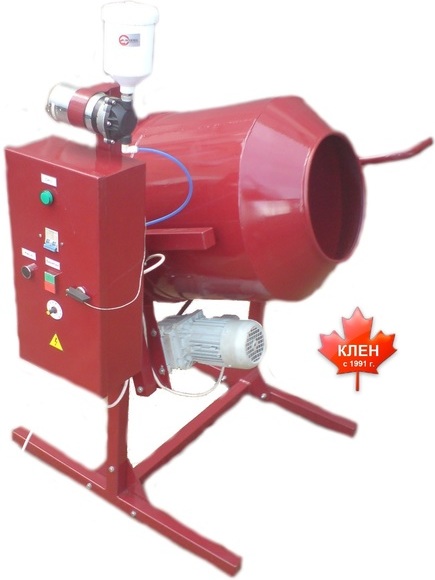

В протравливателе-инкрустаторе Клен-ПСБ-10 за раствор отвечает отдельный узел - бак-дозатор. Он держит запас рабочего раствора и выдает его на распылитель ровно с тем расходом, который задали. Один бак-дозатор поставляется с протравливателем, так записано в паспорте. Второй ставят дополнительно в двух случаях: когда семена за один проход должны получить два разных состава и когда обработку нужно вести без остановок.

Устройство узла

• Бак. Пластиковый, вмещает 200 л препарата, опирается на сварную раму.
• Миксер. Погружной, работает все время: раствор перемешивается, суспензия не садится на дно, и от начала смены до конца концентрация не меняется.
• Насос-дозатор. Перистальтический, привод - шаговый двигатель. От него и зависит расход.
• Пульт управления. На нем 4-разрядный светодиодный индикатор и четыре кнопки.

Габариты бака в собранном виде - 750 x 755 x 1400 мм, масса бак-дозатора - не более 20 кг. Отдельный ввод питания тянуть не придется: пульт узла соединяют с пультом управления протравливателя, и питается он от сети самого Клен-ПСБ-10 - 3-фазной, 380 В.

Зачем дозирование вынесено в отдельный узел

Препарат на семена подает распылитель, он стоит в приемной воронке. Потом семена перемешиваются во вращающемся барабане, и состав расходится по их поверхности. Насколько ровно он ляжет, зависит от барабана. Но сколько препарата придется на тонну семян, барабан не решает: это определяется тем, какой объем раствора в единицу времени пришел к распылителю. Поэтому у бак-дозатора две задачи. Суспензия не должна осесть за смену. А расход должен быть одинаковым, сколько бы раствора ни оставалось в баке.

Настройка расхода

Расход вводят с пульта, допустимые значения - от 0,0 до 99,9 л/ч. Последняя цифра индикатора соответствует 0,1 л препарата в час, поэтому норма задается с точностью до десятых литра. Пульт работает в двух режимах. «Работа» - основной: во время протравливания насос держит ту подачу, которую ему задали. «Тарировка» - калибровочный: показание индикатора сравнивают с тем, сколько насос подает на самом деле.

Саму норму расхода рабочего раствора назначает агроном-семеновод, исходя из культуры, препарата и производительности линии; расчету посвящена отдельная статья. Дозатору остается удерживать заданное значение. Это касается и тех случаев, когда раму наклоняют, чтобы семена шли через барабан дольше или быстрее.

Второй бак-дозатор: два случая

Еще одну емкость с собственным насосом-дозатором добавляют по одной из двух причин.

• Обработка двумя составами. Жидкий инокулянт и фунгицидный препарат во многих случаях в одну емкость не зальешь, да и нормы расхода у них не совпадают. Тогда у каждого состава свой бак и своя дозировка, а семена получают оба за один проход через барабан.
• Работа без перерывов. Пока из первого бака идет партия, во втором уже готовят следующий замес. Линия не стоит в ожидании раствора, и фактическая производительность оказывается ближе к паспортным 10 т/ч.

Вместе со вторым бак-дозатором на протравливатель ставят второй распылитель. Сама машина остается той же - обе комплектации собирают на ней. Цены на тот и другой вариант приведены на странице линии протравливания.

Заказ и доставка

За первым бак-дозатором отдельно обращаться не нужно: он входит в состав изделия наряду с протравливателем и руководством по эксплуатации. Второй можно взять сразу с линией, а можно докупить позже, когда машина уже в работе. Его ставят возле протравливателя и соединяют с пультом управления.

Хозяйству в Краснодарском крае, которое уже протравливает на Клен-ПСБ-10 пшеницу или кукурузу, а теперь добавило сою с инокулянтом, вторая емкость нужна как раз под эту задачу. Узел небольшой, до 20 кг: транспортная компания доставит его из Луганска на терминал в Краснодаре, ул. Александра Покрышкина, д. 2/4.

Для подбора комплектации нам нужны три вещи: культура, производительность, на которую вы рассчитываете, и препараты, которые будете вносить. По ним понятно, хватит ли одного бака или понадобится второй. Изготовитель оборудования - завод в Луганске.
